مواد استاندارد
NBR یا FKM * انتخاب مواد با توجه به شرایط کاری |  |
توضیحات محصول

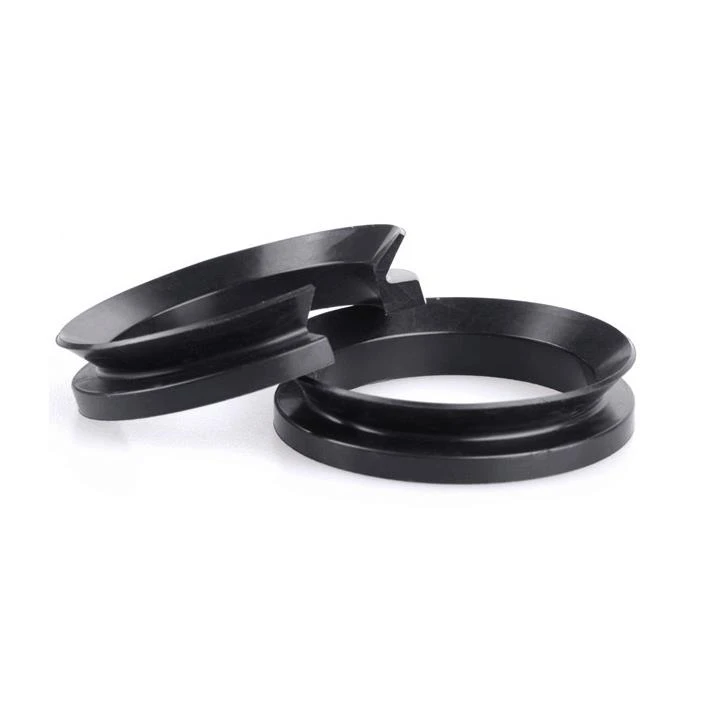

مهر و موم V- حلقه GVA ویژه مهر و موم تمام لاستیک برای شفت و بلبرینگ چرخشی است. مهر و موم V اقدام یک عمل جراحی روغن گریز از مرکز را برای جلوگیری از آلودگی خشک و مرطوب می گیرد.
این مهر و موم واگن GVA به طور کامل از مواد لاستیکی ساخته شده و شامل یک بدن و یک چسب مهر و موم مخروطی است که به وسیله یک "لولای" مقاوم در برابر آن متصل می شود. حلقه V بر روی شفت نصب شده و با شفت چرخش می یابد. لب به طور متقابل چهره مخالف، که عمود بر محور است، متصل می شود. بدن مهر و موم تداخل را بر روی شفت قرار داده و لب را در جای خود نگه می دارد. این مهر و موم بسیار کم مقاومت گشتاور و گرما را تشکیل می دهند و گران قیمت آماده به عقب نیاز ندارد.
مشخصات
- آسان برای نصب، می تواند به طور معمول کشش و تکیه بر کشش لاستیک خود را به شدت پیچیده است بر روی شفت چرخشی - فشار تماس با لب کوچک، تماس با فشار کاهش می یابد به عنوان سرعت خط افزایش می یابد - مقاومت در برابر سایش - درجه خاصی از محدوده مجاز شفت مجاز است - به طور موثر جلوگیری از نفوذ گرد و غبار، پودر، آب، گریس، و غیره |  |
شرایط عملکرد
سرعت | فشار | درجه حرارت | رسانه ها | قطر ارائه شده |
15 متر / ثانیه | - | -35 ℃ ~ 180 ℃ | آب، روغن، گرد و غبار و ... | 40mm-2000mm |
* اطلاعات فوق بستگی به مواد لاستیک دارد و داده های شدید در یک زمان ممکن نمی توانند ظاهر شوند.

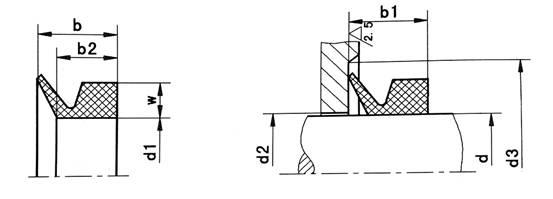

رسم فنی
فهرست مشخصات
شماره بخش | د | D2 | D3 | B1 | D1 | w | ب | b2 |
GVA0450 | 43-48 | d + 2 | d + 15 | 1.0 ± 7.0 | 40 | 5 | 9.0 | 5.5 |
GVA0500 | 48-53 | d + 2 | d + 15 | 1.0 ± 7.0 | 45 | 5 | 9.0 | 5.5 |
GVA0550 | 53-58 | d + 2 | d + 15 | 1.0 ± 7.0 | 49 | 5 | 9.0 | 5.5 |
GVA0600 | 58-63 | d + 2 | d + 15 | 1.0 ± 7.0 | 54 | 5 | 9.0 | 5.5 |
GVA0650 | 63-68 | d + 2 | d + 15 | 1.0 ± 7.0 | 58 | 5 | 9.0 | 5.5 |
GVA0700 | 68-73 | d + 3 | d + 18 | 9.0 ± 1.2 | 63 | 6 | 11.0 | 6.8 |
GVA0750 | 73-78 | d + 3 | d + 18 | 9.0 ± 1.2 | 67 | 6 | 11.0 | 6.8 |
GVA0800 | 78-83 | d + 3 | d + 18 | 9.0 ± 1.2 | 72 | 6 | 11.0 | 6.8 |
GVA0850 | 83-88 | d + 3 | d + 18 | 9.0 ± 1.2 | 76 | 6 | 11.0 | 6.8 |
GVA0900 | 88-93 | d + 3 | d + 18 | 9.0 ± 1.2 | 81 | 6 | 11.0 | 6.8 |
GVA0950 | 93-98 | d + 3 | d + 18 | 9.0 ± 1.2 | 85 | 6 | 11.0 | 6.8 |
GVA1000 | 98-105 | d + 3 | d + 18 | 9.0 ± 1.2 | 90 | 6 | 11.0 | 6.8 |
GVA1100 | 105-115 | d + 4 | d + 21 | 1.5 ± 1.5 | 99 | 7 | 12.8 | 7.9 |
GVA1200 | 115-125 | d + 4 | d + 21 | 1.5 ± 1.5 | 108 | 7 | 12.8 | 7.9 |
GVA1300 | 125-135 | d + 4 | d + 21 | 1.5 ± 1.5 | 117 | 7 | 12.8 | 7.9 |
GVA1400 | 135-145 | d + 4 | d + 21 | 1.5 ± 1.5 | 126 | 7 | 12.8 | 7.9 |
GVA1500 | 145-155 | d + 4 | d + 21 | 1.8 ± 12.0 | 135 | 8 | 14.5 | 9.0 |
GVA1600 | 155-165 | d + 4 | d + 21 | 1.8 ± 12.0 | 144 | 8 | 14.5 | 9.0 |
GVA1700 | 165-175 | d + 4 | d + 21 | 1.8 ± 12.0 | 153 | 8 | 14.5 | 9.0 |
GVA1800 | 175-185 | d + 4 | d + 21 | 1.8 ± 12.0 | 162 | 8 | 14.5 | 9.0 |
GVA1900 | 185-195 | d + 4 | d + 21 | 1.8 ± 12.0 | 171 | 8 | 14.5 | 9.0 |
GVA1950 | 195-210 | d + 4 | d + 21 | 1.8 ± 12.0 | 180 | 8 | 14.5 | 9.0 |
GVA2000 | 190-210 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 180 | 15 | 25.0 | 14.3 |
GVA2200 | 210-235 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 198 | 15 | 25.0 | 14.3 |
GVA2500 | 235-265 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 225 | 15 | 25.0 | 14.3 |
GVA2750 | 265-290 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 247 | 15 | 25.0 | 14.3 |
GVA3000 | 290-310 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 270 | 15 | 25.0 | 14.3 |
GVA3250 | 310-335 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 292 | 15 | 25.0 | 14.3 |
GVA3500 | 335-365 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 315 | 15 | 25.0 | 14.3 |
GVA3750 | 365-390 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 337 | 15 | 25.0 | 14.3 |
GVA4000 | 390-430 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 360 | 15 | 25.0 | 14.3 |
GVA4500 | 430-480 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 405 | 15 | 25.0 | 14.3 |
GVA5000 | 480-530 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 450 | 15 | 25.0 | 14.3 |
GVA5500 | 530-580 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 495 | 15 | 25.0 | 14.3 |
GVA6000 | 580-630 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 540 | 15 | 25.0 | 14.3 |
GVA6500 | 630-665 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 600 | 15 | 25.0 | 14.3 |
GVA7000 | 665-705 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 630 | 15 | 25.0 | 14.3 |
GVA7250 | 705-745 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 670 | 15 | 25.0 | 14.3 |
GVA7500 | 745-785 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 705 | 15 | 25.0 | 14.3 |
GVA8000 | 785-830 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 745 | 15 | 25.0 | 14.3 |
GVA8500 | 830-875 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 785 | 15 | 25.0 | 14.3 |
GVA9000 | 875-920 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 825 | 15 | 25.0 | 14.3 |
GVA9500 | 920-965 | d + 10 | d + 45 | 4.0 ± 2.0.0 | 865 | 15 | 25.0 | 14.3 |
* مشخصات اضافی در صورت درخواست، ما همچنین محصولات تبدیل محصولات یا نیمه تمام محصولات عرضه می کنیم.
