مواد استاندارد
لاستیک: NBR یا FKM مورد: فلز بهار: فولاد ضد زنگ * سایر ترکیبات مواد را می توان سفارشی کرد با توجه به شرایط کاری |  |
معرفی محصول
مهر و موم GSB مهر و موم محور است که از یک قفس فلزی تنها با پوشش لاستیکی داخلی و یک مهره اولیه با بهار یکپارچه تشکیل شده است.
مشخصات
- سفتی شعاعی خوب، مخصوصا برای قطرهای بزرگ جلوگیری از تأثیر گزاف گویی |  |
کاربرد
پروفیل GSB / GSBB برای مهر و موم شفت، برنامه های کاربردی مانند موتور، پمپ و انتقال استفاده می شود.
استانداردهای حفره و ماشینکاری
میله پیستون | تحمل | ISO h11 |
محوریت | IT 8 | |
خشونت | Ra = 0.2-0.8 میکرومتر | |
Rz = 1.0-5.0μm | ||
Rmax = <> | ||
سختی | 45-60 HRC | |
پایان دادن | بدون چاقو عمودی و افقی | |
حفره | تحمل | ISO H7 |
خشونت | Rz = 6.3-16μm |
شرایط عملکرد
سرعت | فشار | درجه حرارت | رسانه ها | قطر ارائه شده |
20 متر بر ثانیه | 0-0.05Mpa | -30 ℃ ~ 160 ℃ | آب، روان کننده، روغن | 300mm-1500mm |

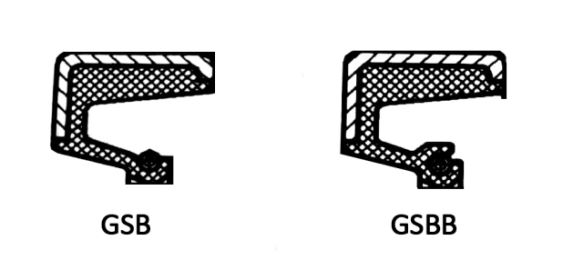

رسم فنی
فهرست مشخصات
شماره بخش | د | د | ه | شماره بخش | د | د | ه | |
GSB | 304.80 | 355.60 | 25.4 | GSB | 530 | 580 | 22 | |
GSB | 305 | 355 | 23 | GSB | 540 | 590 | 25 | |
GSBB | 310 | 370 | 25 | GSBB | 546.10 | 596.9 | 20.6 | |
GSBB | 311.15 | 349.25 | 17.5 | GSB | 550 | 610 | 25 | |
GSB | 315 | 355.60 | 16 | GSBB | 558.80 | 609.6 | 22.2 | |
GSBB | 317.50 | 355.60 | 23 | GSBB | 560 | 610 | 22 | |
GSB | 320 | 358 | 20 | GSBB | 560 | 620 | 25 | |
GSBB | 320 | 360 | 25 | GSBB | 570 | 620 | 22 | |
GSB | 320 | 380 | 25 | GSBB | 570 | 630 | 25 | |
GSBB | 320.68 | 371.48 | 25.4 | GSB | 580 | 640 | 25 | |
GSB | 325 | 375 | 25 | GSB | 600 | 660 | 25 | |
GSBB | 330 | 3707 | 20 | GSBB | 610 | 670 | 23 | |
GSB | 330 | 390 | 25 | GSB | 620 | 670 | 25 | |
GSB | 340 | 380 | 20 | GSB | 620 | 680 | 23 | |
GSB | 340 | 400 | 25 | GSB | 622.3 | 673.1 | 22.2 | |
GSBB | 342.90 | 381 | 17.5 | GSBB | 630 | 670 | 20 | |
GSBB | 350 | 390 | 20 | GSBB | 635 | 685 | 25 | |
GSBB | 350 | 400 | 25 | GSB | 640 | 690 | 25 | |
GSB | 350 | 410 | 25 | GSBB | 650 | 710 | 25 | |
GSBB | 360 | 400 | 17 | GSB | 650 | 720 | 25 | |
GSB | 360 | 420 | 25 | GSBB | 660.40 | 711.2 | 22.2 | |
GSBB | 361.95 | 412.75 | 22.2 | GSB | 670 | 720 | 25 | |
GSB | 365 | 405 | 18 | GSBB | 673.10 | 711.2 | 19 | |
GSBB | 370 | 415 | 20 | GSB | 685 | 745 | 25 | |
GSBB | 370 | 430 | 25 | GSB | 685.80 | 736.6 | 22.2 | |
GSB | 375 | 420 | 18 | GSB | 690 | 730 | 20 | |
GSBB | 380 | 440 | 25 | GSB | 698.5 | 749.3 | 22.2 | |
GSBB | 390 | 430 | 18 | GSB | 700 | 750 | 20 | |
GSB | 390 | 450 | 25 | GSBB | 710 | 760 | 25 | |
GSB | 395 | 430 | 18 | GSBB | 710 | 770 | 25 | |
GSB | 400 | 450 | 15.6 | GSBB | 711.2 | 762 | 22.2 | |
GSB | 400 | 460 | 25 | GSB | 720 | 768 | 22 | |
GSBB | 400.05 | 438.15 | 17.5 | GSBB | 723.9 | 774.7 | 22.2 | |
GSBB | 406.40 | 457.20 | 23 | GSB | 730 | 790 | 25 | |
GSBB | 410 | 450 | 20 | GSB | 735 | 795 | 25 | |
GSBB | 410 | 470 | 25 | GSBB | 740 | 790 | 25 | |
GSB | 415 | 475 | 23 | GSBB | 749.3 | 825.5 | 22.2 | |
GSBB | 419.10 | 457.20 | 19 | GSB | 750 | 800 | 25 | |
GSB | 420 | 470 | 20 | GSB | 760 | 813 | 25 | |
GSBB | 420 | 480 | 25 | GSBB | 774.7 | 825.5 | 22.2 | |
GSBB | 130 | 470 | 20 | GSB | 780 | 830 | 25 | |
GSB | 130 | 480 | 25 | GSB | 800 | 870 | 22.2 | |
GSBB | 438.15 | 476.25 | 19 | GSBB | 806.45 | 857.25 | 25 | |
GSB | 440 | 480 | 20 | GSB | 810 | 870 | 25 | |
GSB | 440 | 490 | 25 | GSB | 838.2 | 889 | 22.2 | |
GSBB | 440 | 500 | 25 | GSB | 840 | 910 | 25 | |
GSB | 450 | 480 | 17.5 | GSBB | 850 | 900 | 25 | |
GSBB | 450 | 510 | 25 | GSBB | 850.9 | 914.4 | 22.2 | |
GSB | 454.02 | 504.82 | 19 | GSBB | 870 | 920 | 25 | |
GSBB | 160 | 520 | 25 | GSBB | 876.3 | 927.1 | 22.2 | |
GSB | 169.9 | 520.70 | 23 | GSB | 882.65 | 933.45 | 22.2 | |
GSB | 470 | 520 | 22 | GSBB | 890 | 950 | 25 | |
GSBB | 470 | 530 | 25 | GSBB | 900 | 950 | 25 | |
GSB | 480 | 530 | 22 | GSB | 914.4 | 977.9 | 25.4 | |
GSB | 480 | 540 | 25 | GSBB | 940 | 1000 | 25 | |
GSBB | 482.60 | 520.70 | 19 | GSB | 950 | 1000 | 223 | |
GSB | 490 | 550 | 25 | GSBB | 952.5 | 1003.3 | 22.2 | |
GSBB | 500 | 540 | 20 | GSBB | 960 | 1020 | 25 | |
GSBB | 500 | 560 | 25 | GSB | 971.55 | 1035.05 | 25 | |
GSBB | 510 | 560 | 25 | GSBB | 1000 | 1050 | 23 | |
GSBB | 520 | 560 | 20 | GSBB | 1000 | 1060 | 25 | |
GSB | 520 | 580 | 25 | GSBB | 1020 | 1070 | 25 | |
GSBB | 520.70 | 571.5 | 22.2 | GSBB | 1030 | 1070 | 25 |
* مشخصات اضافی در صورت درخواست، ما همچنین محصولات تبدیل محصولات یا نیمه تمام محصولات عرضه می کنیم.
